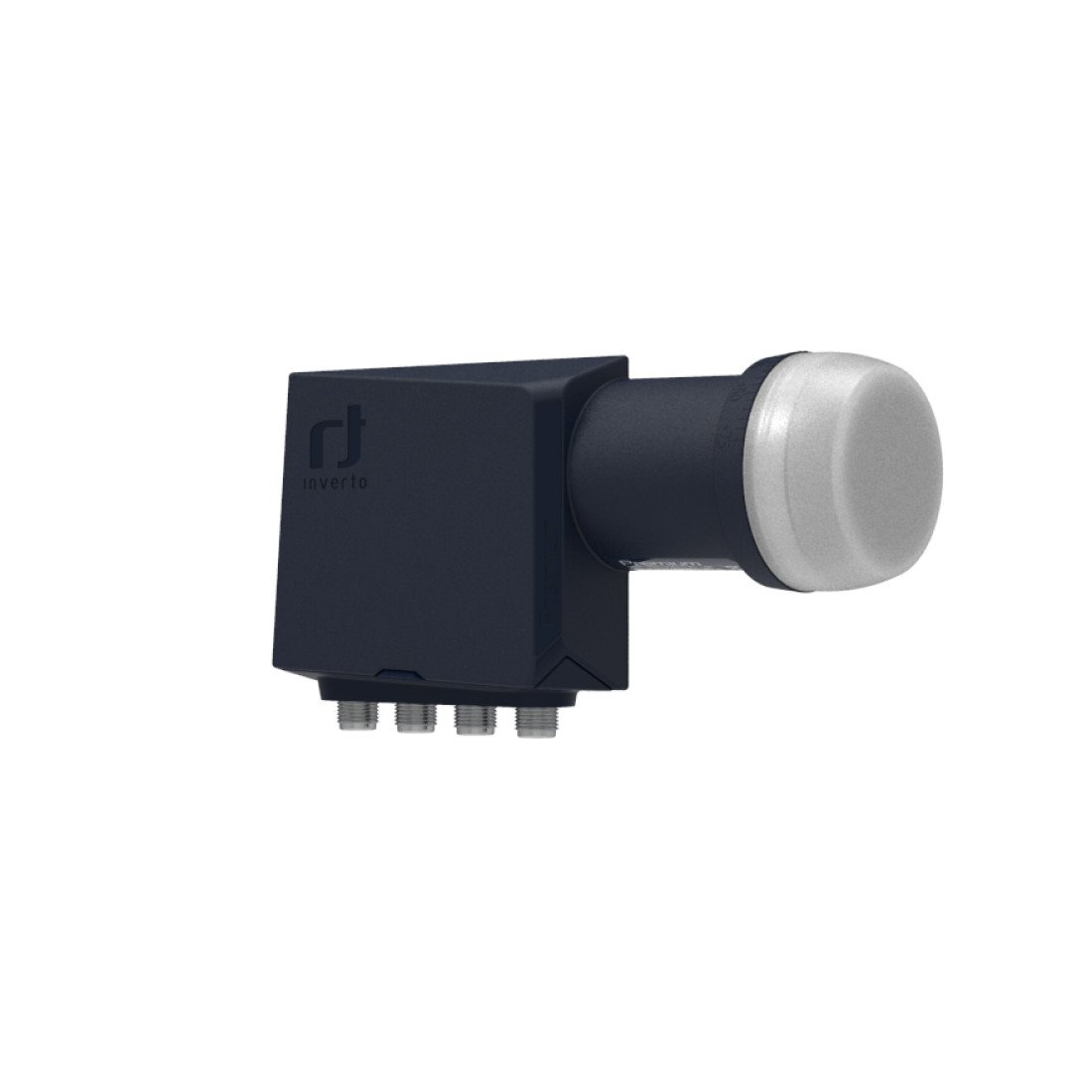

INVERTO Premium - Quattro Universal 40mm PLL LNB QTL413

INVERTO Premium Quattro Universal 40mm PLL LNB je vysoce výkonný satelitní konvertor navržený pro profesionální instalace a náročné uživatele, kteří vyžadují maximální stabilitu a kvalitu příjmu. Díky technologii PLL (Phase-Locked Loop) nabízí vynikající frekvenční stabilitu a nízký fázový šum, což je zásadní pro bezchybný příjem HD a UHD vysílání.

Tento model disponuje čtyřmi výstupy, které pokrývají všechny kombinace pásma a polarizace (V/L, V/H, H/L, H/H), což z něj činí ideální řešení pro multiswitchové systémy a distribuci signálu do více přijímačů v domácnostech, bytových domech nebo komerčních objektech.

Vyznačuje se excelentním šumovým číslem 0,2 dB a vysokým ziskem 57–67 dB, takže zajišťuje čistý a silný signál i při zhoršených podmínkách. Díky konstrukci odolné proti rušení z 4G/LTE sítí garantuje stabilní příjem bez výpadků.

Jeho kompaktní provedení s průměrem 40 mm umožňuje snadnou montáž na standardní držáky. Zároveň nabízí nízkou spotřebu energie (max. 230 mA) a široký provozní teplotní rozsah od -30 °C do +60 °C, což zajišťuje spolehlivý provoz za všech podmínek.

INVERTO Premium Quattro LNB je perfektní volbou pro každého, kdo hledá spolehlivé a výkonné řešení pro komplexní satelitní systémy s důrazem na dlouhodobou stabilitu a špičkovou kvalitu signálu.

• Frekvenčně stabilní PLL technologie
• Čtyři pevně definované výstupy (V/L, V/H, H/L, H/H)
• Šumové číslo 0,2 dB
• Zisk 57–67 dB
• Potlačení rušení z 4G/LTE sítí
• Spotřeba energie max. 230 mA
• Provozní teplota -30 °C až +60 °C

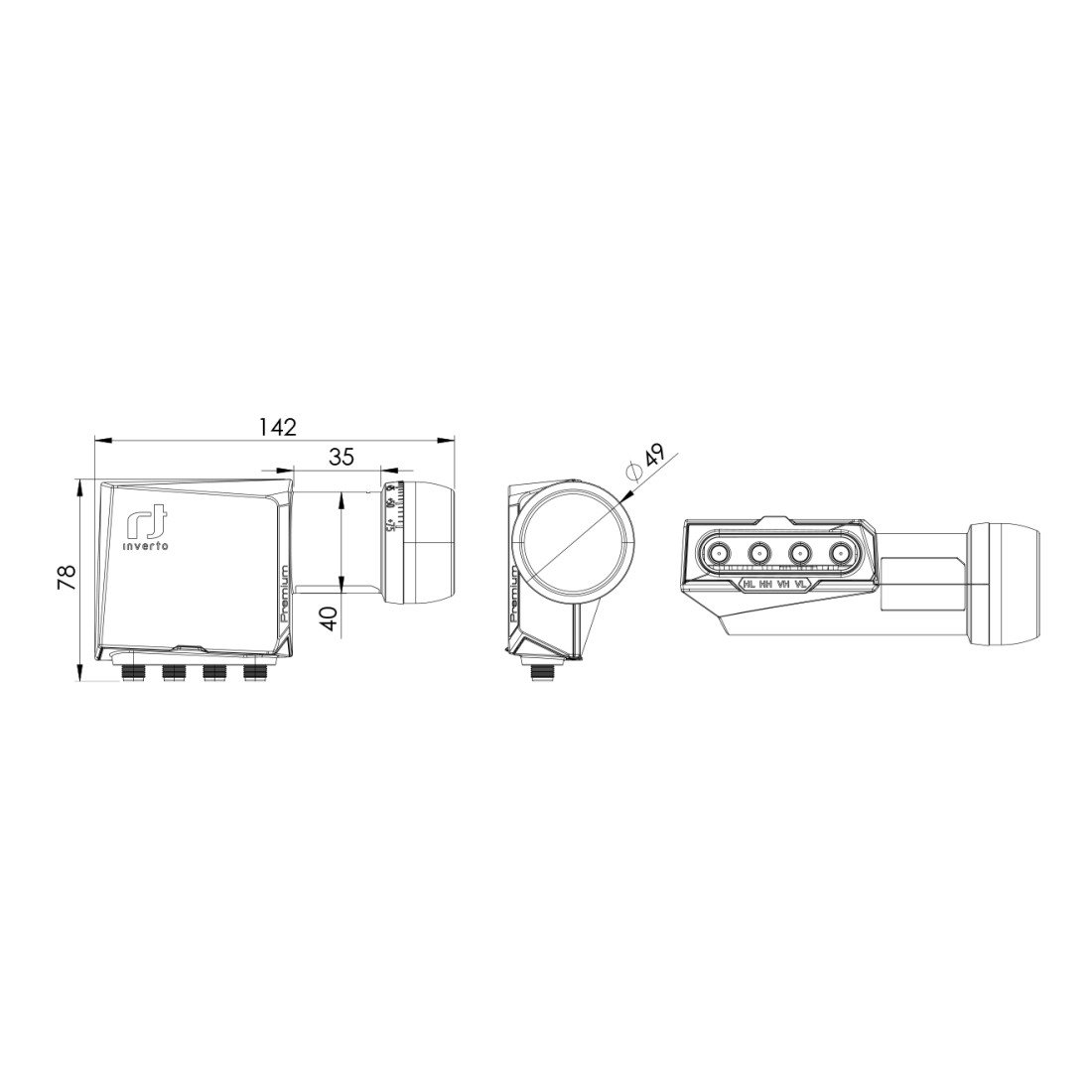

• Průměr 40 mm pro standardní uchycení
• Vhodný pro multiswitchové systémy
• Určený pro příjem HD a UHD vysílání


Specifikace

Vstupní frekvenční rozsah (nízké pásmo)
10.7 GHz ~ 11.7 GHz

Výstupní frekvenční rozsah (nízké pásmo)
950 MHz ~ 1950 MHz

LO frekvence (nízké pásmo)
9.75 GHz

Vstupní frekvenční rozsah (vysoké pásmo)
11.7 GHz ~ 12.75 GHz

Výstupní frekvenční rozsah (vysoké pásmo)
1100 MHz ~ 2150 MHz

LO frekvence (vysoké pásmo)
10.6 GHz

Šumové číslo
Typicky 0.2 dB (max. 0.7 dB)

Teplotní drift LO při 60 °C
±2.0 MHz max.

Počáteční přesnost LO při 25 °C
±500 kHz max.

Fázový šum LO @ 1 kHz
-70 dBc/Hz

Fázový šum LO @ 10 kHz
-80 dBc/Hz

Fázový šum LO @ 100 kHz
-90 dBc/Hz

Fázový šum LO @ 1 MHz
-100 dBc/Hz

Zisk konverze
57 dB ~ 67 dB

Kolísání zisku (přes 26 MHz šířku pásma)
max. 1 dB

Variace zisku (přes celé pásmo)
max. 4 dB

Potlačení obrazu
min. 40 dB

Třetí harmonická intermodulace (ICP3)
min. +10 dBm

Komprese 1 dB (na výstupu)
min. 0 dBm

Izolace mezi polarizacemi
min. 22 dB

VSWR výstupu
max. 2.0 : 1

Úroveň rušení v pásmu
max. -65 dBm

Spotřeba proudu
max. 230 mA (při 10 VDC ~ 20 VDC)

Provozní teplota
-30 °C až +60 °C

Výstupní impedance
75 Ohm (typ F)

Typ konektoru
F-Type (samice)

Hmotnost
176 g
